Fungsi Gerbang Logika Not. Gerbang xor mempunyai sifat bila sinyal keluaran ingin high 1 maka kedua input harus dalam keadaan logika yang berbeda. Pengertian gerbang logika atau yang dalam bahasa inggris disebut sebagai logic gate adalah sebuah dasar pembentukan dalam suatu sistem elektronika digital.

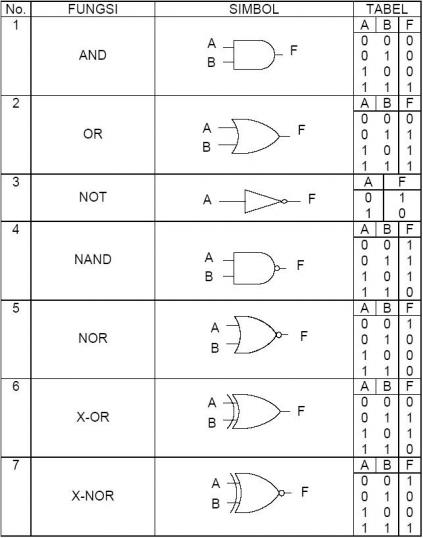

Fungsi gerbang logika adalah untuk melakukan fungsi logika dasar sebagai pembentuk sirkuit digital yang terintegrasi kebanyakan gerbang logika terdiri dari 2 input nilai biner begitu juga dengan outputnya berupa bilangan 1 atau 0 atau yang lazim disebut true atau false. Yang mana fungsi gerbang logika adalah untuk mengubah beberapa masukan input menjadi output logis keluaran. Kumpulan contoh soal gerbang logika dan jawaban update terus fungsi aljabar boolean berdasarkan penjelasan sebelumnya maka gerbang dasar and or not 2 input akan menghasilkan 16 fungsi yang ditunjukan pada tabel dibawah.
Gerbang logika beroperasi berdasarkan sistem bilangan biner yaitu bilangan yang hanya memiliki 2 kode simbol.
Gerbang xor mempunyai sifat bila sinyal keluaran ingin high 1 maka kedua input harus dalam keadaan logika yang berbeda. Gerbang logika dasar basic logic gates adalah sebuah rangkaian terpadu integrated circuit yang disusun dari komponen transistor logic ttl untuk melakukan pengolahan input berupa sinyal low atau high dan menghasilkan 1 output ada 3 gerbang logika dasar yang diciptakan dengan fungsi masing masing. Gerbang not sering juga disebut sebagai rangkaian inventer pembalik tugas rangkaian not pembalik ialah memberikan suatu keluaran yang tidak sama dengan masukan. Gerbang ini sebenarnya adalah gerbang and yang pada outputnya dipasang gerbang not.
